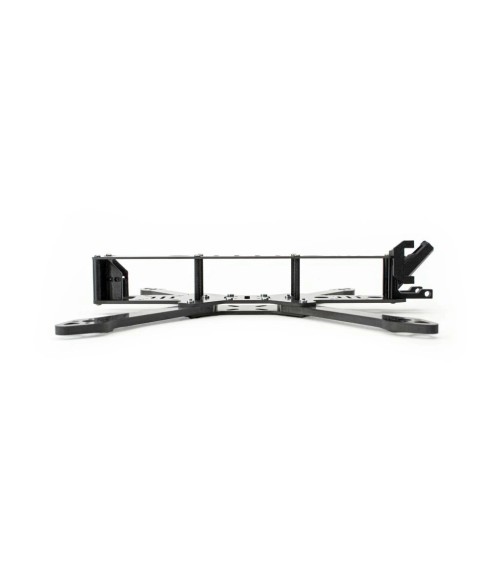

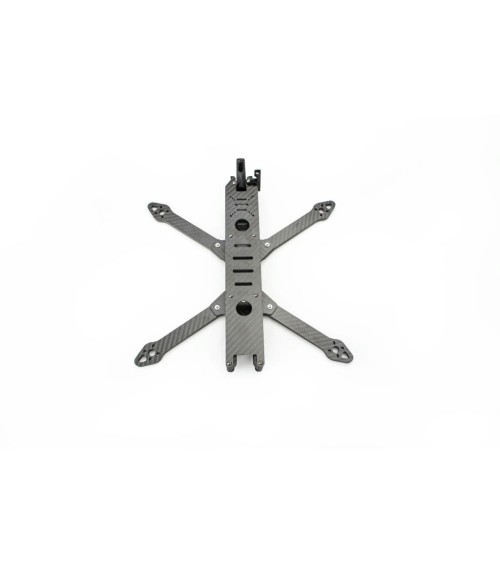

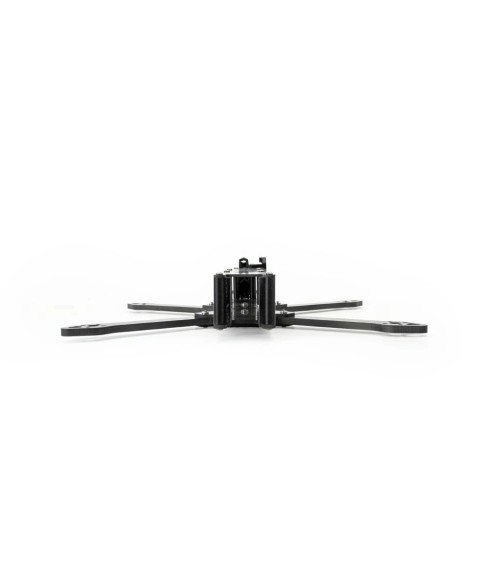

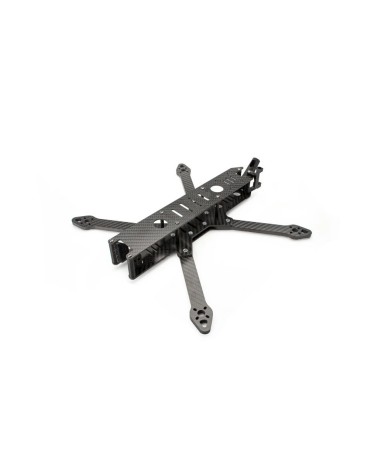

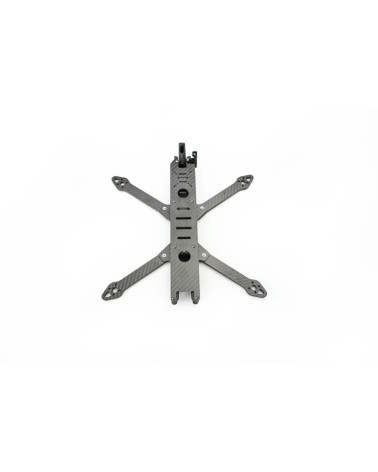

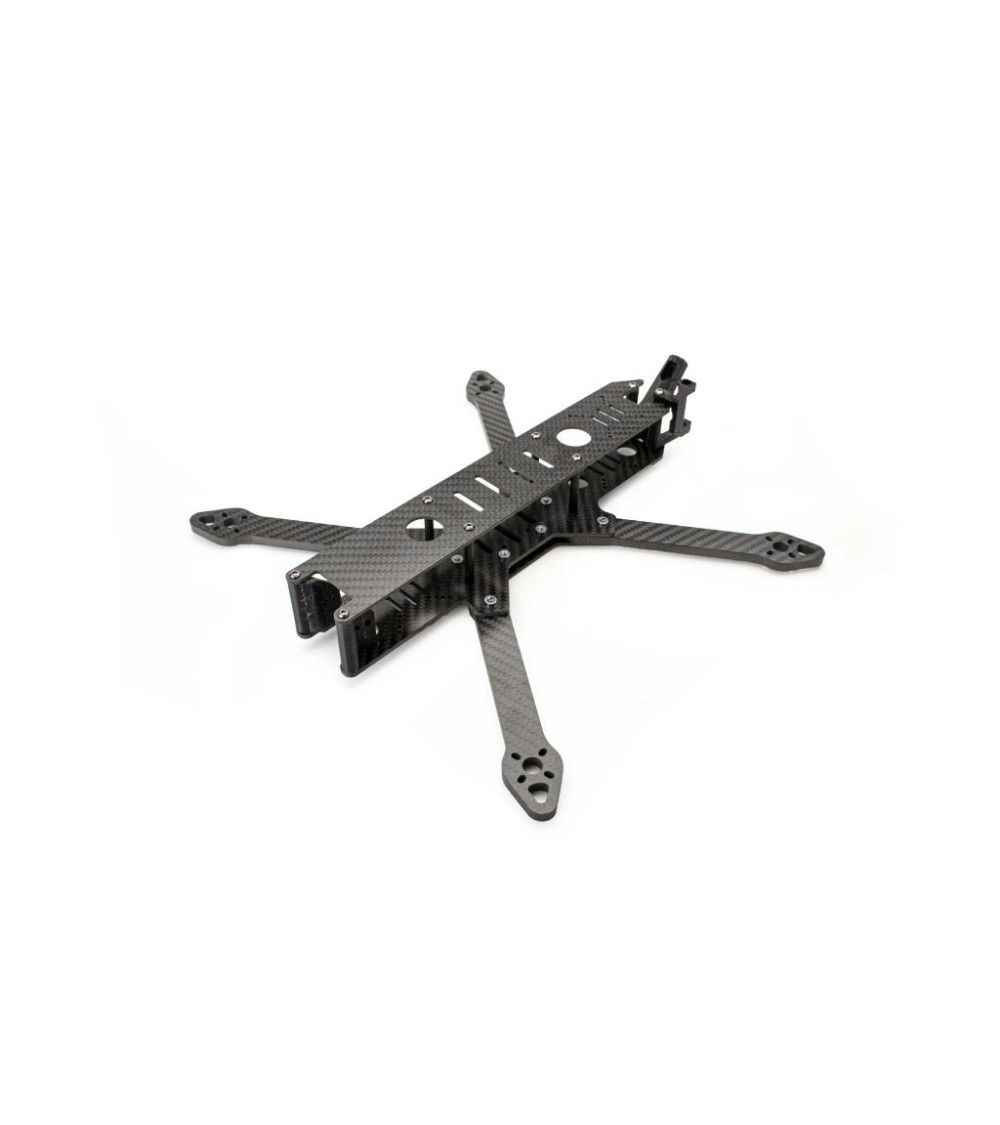

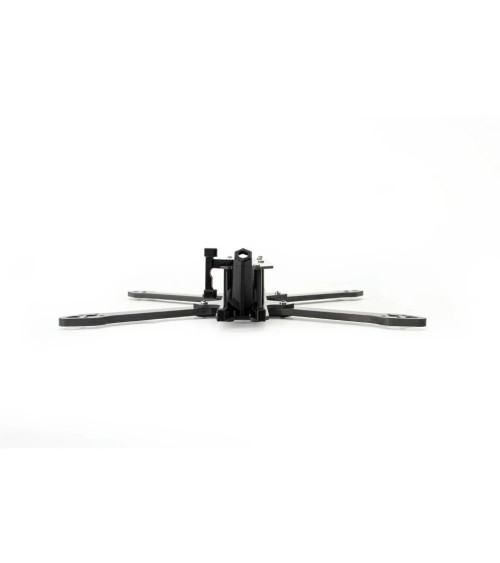

Partizan Edition PT8 V3 raam

Partizan Edition PT8 V3 raam on 8-tolline süsinikkiust FPV-raam suurema kohandatud drooni ehitamiseks. Tugev konstruktsioon, 6 mm harud ja standardsed elektroonikakinnitused loovad sobiva aluse suuremale FPV-lahendusele.

Süsinikkiust konstruktsioon
Raam on valmistatud süsinikkiust ning kasutab 6 mm paksuseid harusid. Jäigad ülemine ja alumine plaat aitavad tagada tugeva konstruktsiooni.

360 mm teljevahe
PT8 V3 teljevahe on 360 mm ning raam on mõeldud 8-tollise FPV-drooni ehitamiseks.

Standardsed elektroonikakinnitused
Raam toetab 30,5 × 30,5 mm lennukontrolleri kinnitusmustrit ning 19 mm mikrokaameraid.

Soovitatud komponendid

• Lennukontroller: F405 V4 ICM42688P

• ESC: AM32 60A 4-in-1 ESC

• Mootor: 2812 1100KV

• Kaamera: Ratel2 Night Version / Ratel Pro / H1

• VTX: 5.8GHz 2.5W

• Vastuvõtja: ELRS 915MHz

• Antenn: RHCP SMA 160 mm

• Propellerid: 8060 3-labalised

• Aku: 6S 10000mAh LiPo

Tehnilised andmed

• Mudel: PT8 V3

• Teljevahe: 360 mm

• Haru paksus: 6 mm

• Ülemise plaadi pikkus: 267 mm

• Ülemise plaadi paksus: 2 mm

• Alumise plaadi pikkus: 267 mm

• Alumise plaadi paksus: 3 mm

• Kaamera kinnitus: 19 mm

• FC kinnitusavad: 30,5 × 30,5 mm

• Sobiv mootori suurus: 2812

• Propelleri suurus: 8060

• Materjal: süsinikkiud

Komplektis

• 1 × PT8 V3 raamikomplekt

• 1 × alumiiniumist vahepukside komplekt

• 1 × kruvikomplekt

• 1 × mutrikomplekt

• 1 × prinditud detailide komplekt

• 1 × PT akualus

• 2 × 8-tollist akurihma

Märkus: soovitatud elektroonika, mootorid, propellerid ja aku ei ole raamikomplekti kuuluvana välja toodud.
