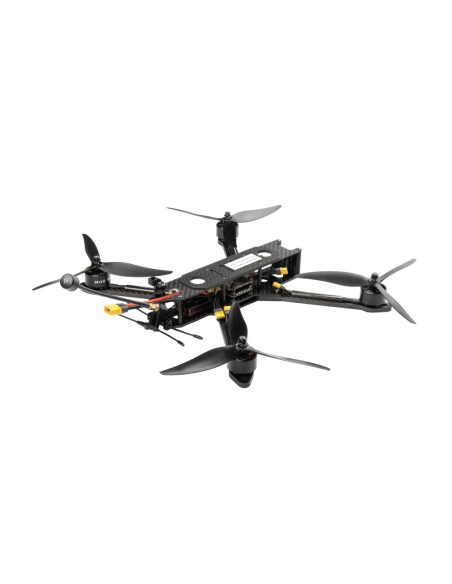

FPV Droon F42 7" Starter DIY Kit

FPV droon F42 7" Starter DIY Kit on 7-tolline FPV-drooni isekoostamise komplekt, mis on välja töötatud koostöös Eesti Lennuakadeemiaga. See on mõeldud neile, kes soovivad drooni ise ehitada, õppida ja lennata, mitte lihtsalt karbist välja võtta ja kasutama hakata. Tegemist on tõelise DIY (Do It Yourself) komplektiga – droon tuleb ise kokku panna, komponendid ühendada ja süsteem seadistada. Selle käigus saad põhjaliku ülevaate drooni ehitusest ja tööpõhimõtetest.

Komplekti aluseks on süsinikkiust raam, mille telgede vahe on 320 mm, käppade paksus 6 mm ning ülemise ja alumise plaadi paksused vastavalt 2 mm ja 3 mm. Jäik süsinikkiust konstruktsioon sobib treeninglendudeks, FPV-lennuharjutusteks ja tööülesanneteks, mille puhul on vaja kanda kuni 2–2,5 kg lisakoormust. Samal ajal säilib 7-tollisele droonile omane tasakaalustatud ehitus.

Drooni elektroonika koosneb F405 V3 lennukontrollerist ja 60 A (lühiajaliselt 70 A) kiirusekontrollerist (ESC), mis tagavad täpse juhtimise ja töökindla toite ka järsemate manöövrite ajal. Tõukejõu annavad 2808–1100KV mootorid koos 7×3.5×3 kolme labaga propelleritega. See kombinatsioon on mõeldud tõhusaks tööks 6S süsteemiga, kasutades komplektis olevat 8000mAh Li-ion 10C akut.

Videosüsteem sisaldab 5,8 GHz 1,6 W videosaatjat (VTX) ja pikka 5,8 GHz RHCP SMA antenni, mis võimaldavad edastada FPV-videopilti ka pikematel vahemaadel. Analoog-FPV-kaamera edastab pilti reaalajas ning GPS-moodul võimaldab kasutada erinevaid navigatsiooni- ja lennufunktsioone sõltuvalt drooni tarkvaralisest seadistusest.

Drooni juhtsignaali vastuvõtmise eest vastutab ELRS 2,4 GHz Nano vastuvõtja, mis pakub väikest viivitust ja sobib ka pikema vahemaa tagant juhtimiseks. Kõik need komponendid moodustavad mitmekülgse platvormi, mida saab kasutada treeninglendudeks, pikemateks FPV-lendudeks, kaardistamiseks, inspekteerimiseks ja erinevate lisakoormuste katsetamiseks.

Komplekt sobib pilootidele ja drooniehitajatele, kes soovivad enamat kui valmis drooni. F42 ise kokku pannes õpid juhtmete ühendamist, elektroonika paigutamist, raami kokkupanekut ja süsteemi seadistamist – samu oskusi, mida kasutatakse ka professionaalsete FPV- ja töödroonide ehitamisel.

Lennuomadused 6S 8000mAh Li-ion 10C akuga:

• ~35 minutit – ilma lisakoormuseta

• ~22 minutit – 2 kg lisakoormusega

• ~16 minutit – 2,5 kg lisakoormusega

Võimekus ja tehnilised piirväärtused:

• Maksimaalne kiirus: kuni 150 km/h

• Maksimaalne lennukõrgus (MSL): 6000 m

• Maksimaalne tõusukiirus: 15 m/s

• Töötemperatuuri vahemik: –20 °C kuni +50 °C

• Kandevõime: 2000–2500 g

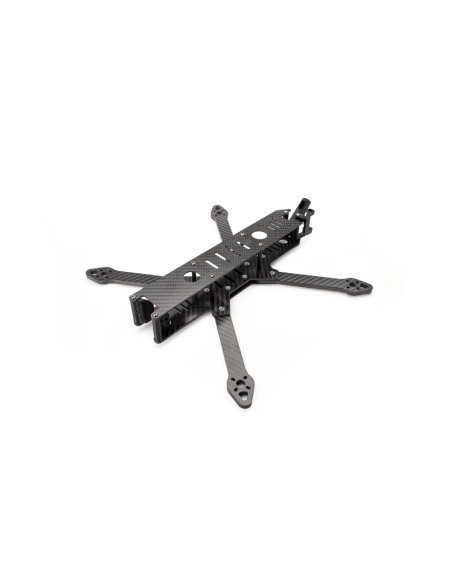

Raami tehnilised andmed:

• Raam: 7-tolline süsinikkiust raam

• Telgede vahe: 320 mm

• Käppade paksus: 6 mm

• Ülemise plaadi laius: 45 mm

• Ülemise plaadi pikkus: 270 mm

• Ülemise plaadi paksus: 2 mm

• Alumise plaadi laius: 45 mm

• Alumise plaadi pikkus: 270 mm

• Alumise plaadi paksus: 3 mm

• Materjal: süsinikkiud

Elektroonika ja FPV-süsteem:

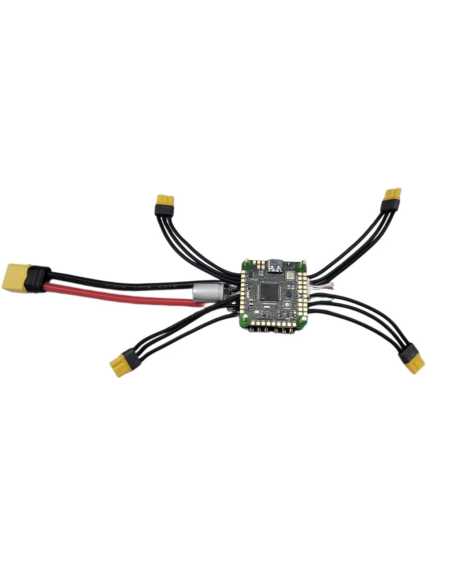

• Lennukontroller (FC): F405 V3

• Kiirusekontroller (ESC): 60 A (lühiajaliselt 70 A)

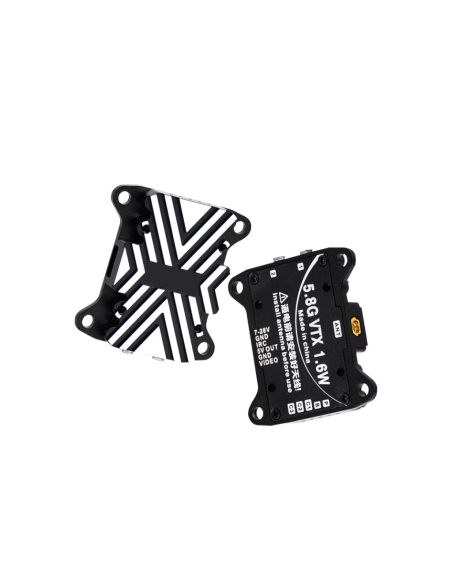

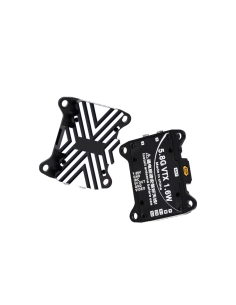

• Videosaatja (VTX): 5,8 GHz, 1,6 W

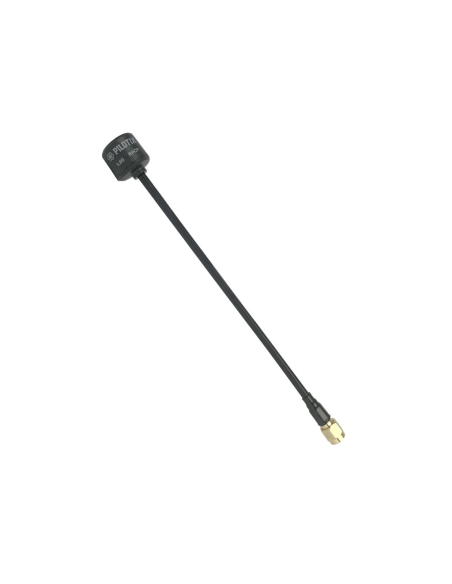

• Antenn: pikk 5,8 GHz RHCP SMA

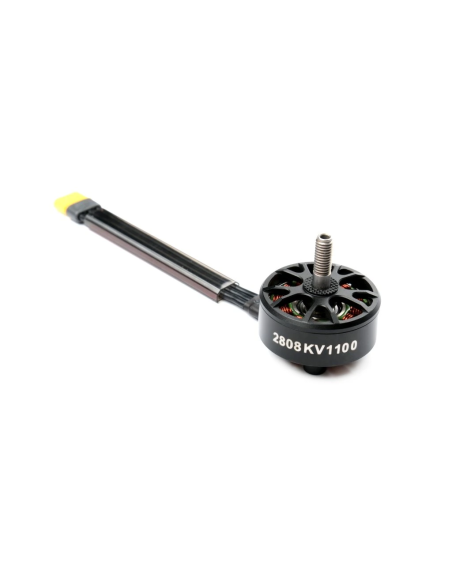

• Mootorid: 2808–1100KV

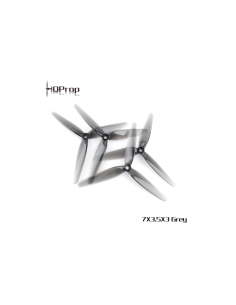

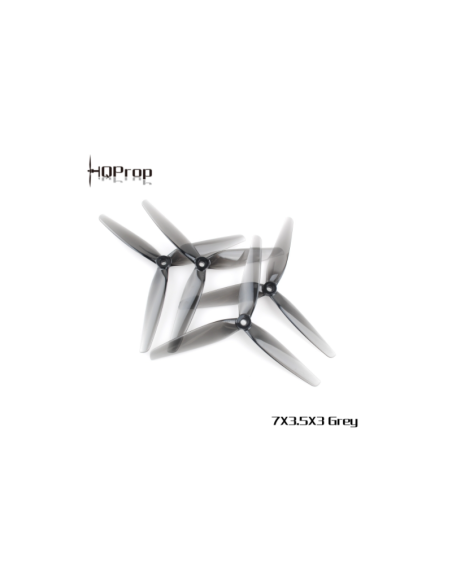

• Propellerid: 7×3.5×3

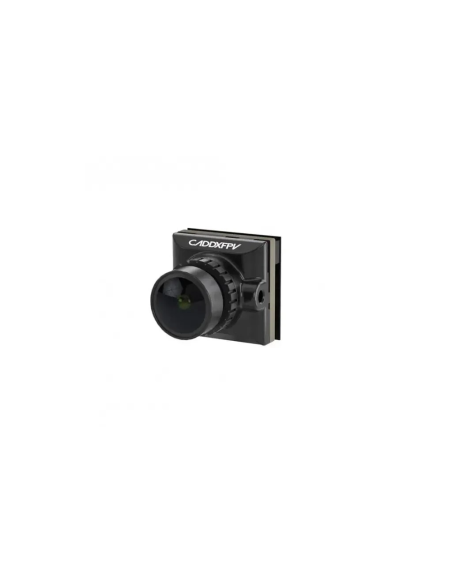

• Kaamera: H1 spetsifikatsioon

• Stabiliseeritud kaamerasüsteem (gimbal): puudub

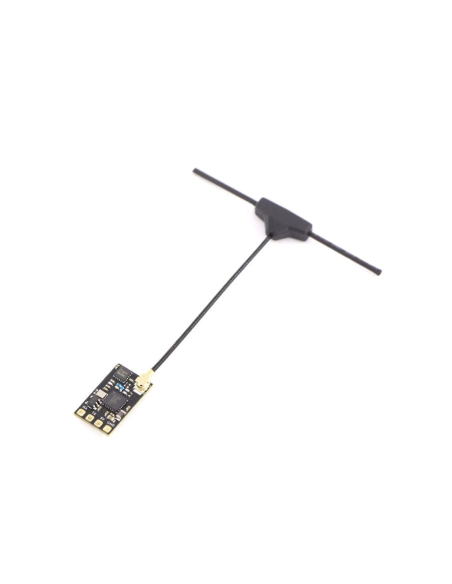

• Vastuvõtja: ELRS 2,4 GHz Nano koos antenniga

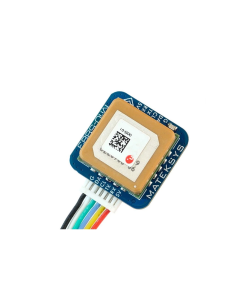

• GPS: GPS-moodul

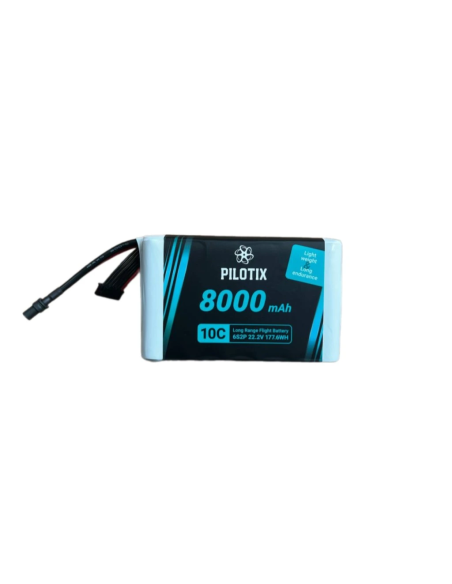

• Aku: 6S 8000mAh Li-ion 10C

Oluline: tegemist on DIY (Do It Yourself) isekoostamise komplektiga, mis tarnitakse kokkupanemata kujul. Drooni kokkupanek, seadistamine ja lennuks ettevalmistamine on kasutaja vastutusel.

F42 7" Starter DIY Kit – ehita ise, õpi drooni tundma ja arenda oma lennuoskusi.
